เคยไหม… ลูกค้าส่งแปลนบ้านมาให้ประเมินราคาผ้าม่าน แต่พอเปิดดู กลับไม่แน่ใจว่าตรงไหนคือประตู ตรงไหนคือหน้าต่าง แล้วต้องดูความกว้างและความสูงจากจุดไหน? ยิ่งบ้านสมัยใหม่ที่มีช่องกระจกขนาดใหญ่ หน้าต่างสูงเกือบจรดพื้น หรือประตูบานเลื่อนเต็มผนัง การดูจากรูปร่างในแปลนเพียงอย่างเดียวก็อาจทำให้สับสนได้

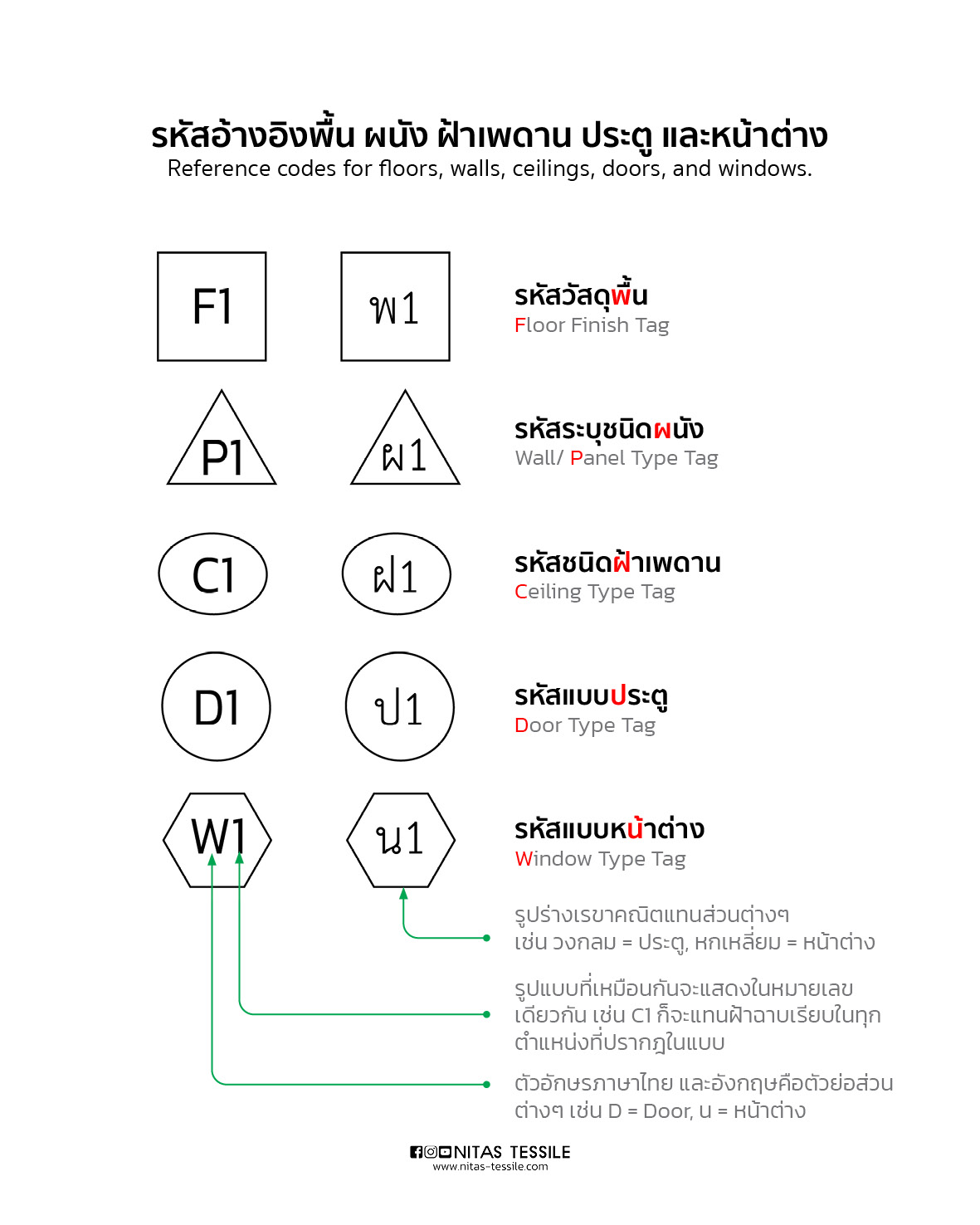

แยกประตูกับหน้าต่างด้วยสัญลักษณ์และรหัส
ในภาพตัวอย่างนี้ ประตูใช้สัญลักษณ์ วงกลม พร้อมตัวอักษร D หรือ ป ส่วนหน้าต่างใช้สัญลักษณ์ หกเหลี่ยม พร้อมตัวอักษร W หรือ น เช่น D1, ป1, W1 หรือ น1 เมื่อเจอช่องกระจกที่ดูไม่ออกว่าเป็นประตูหรือหน้าต่าง รหัสเหล่านี้จะช่วยให้ตามไปดูรายละเอียดในตารางหรือแบบขยายประตู–หน้าต่างได้ ทั้งขนาด รูปแบบ และลักษณะการเปิดใช้งาน โดยตัวเลขต่อท้ายมักใช้แยก แบบหรือประเภทของประตู–หน้าต่าง ไม่ใช่เลขลำดับของแต่ละบาน ประตูหลายตำแหน่งจึงอาจใช้รหัส D1 เหมือนกันเพราะเป็นประตูแบบเดียวกัน เวลานับจำนวนเพื่อเสนอราคาจึงต้องนับตำแหน่งในแปลนประกอบด้วย อย่างไรก็ตาม แต่ละสำนักงานออกแบบอาจใช้สัญลักษณ์ต่างกัน ควรเปิดหน้าคำอธิบายสัญลักษณ์ของแบบชุดนั้นก่อนเสมอ แล้วพิจารณาทั้งรูปทรง ตัวอักษร และรายละเอียดร่วมกัน
อ่านชื่อห้องให้ตรงกัน ก่อนเริ่มแยกรายการม่าน

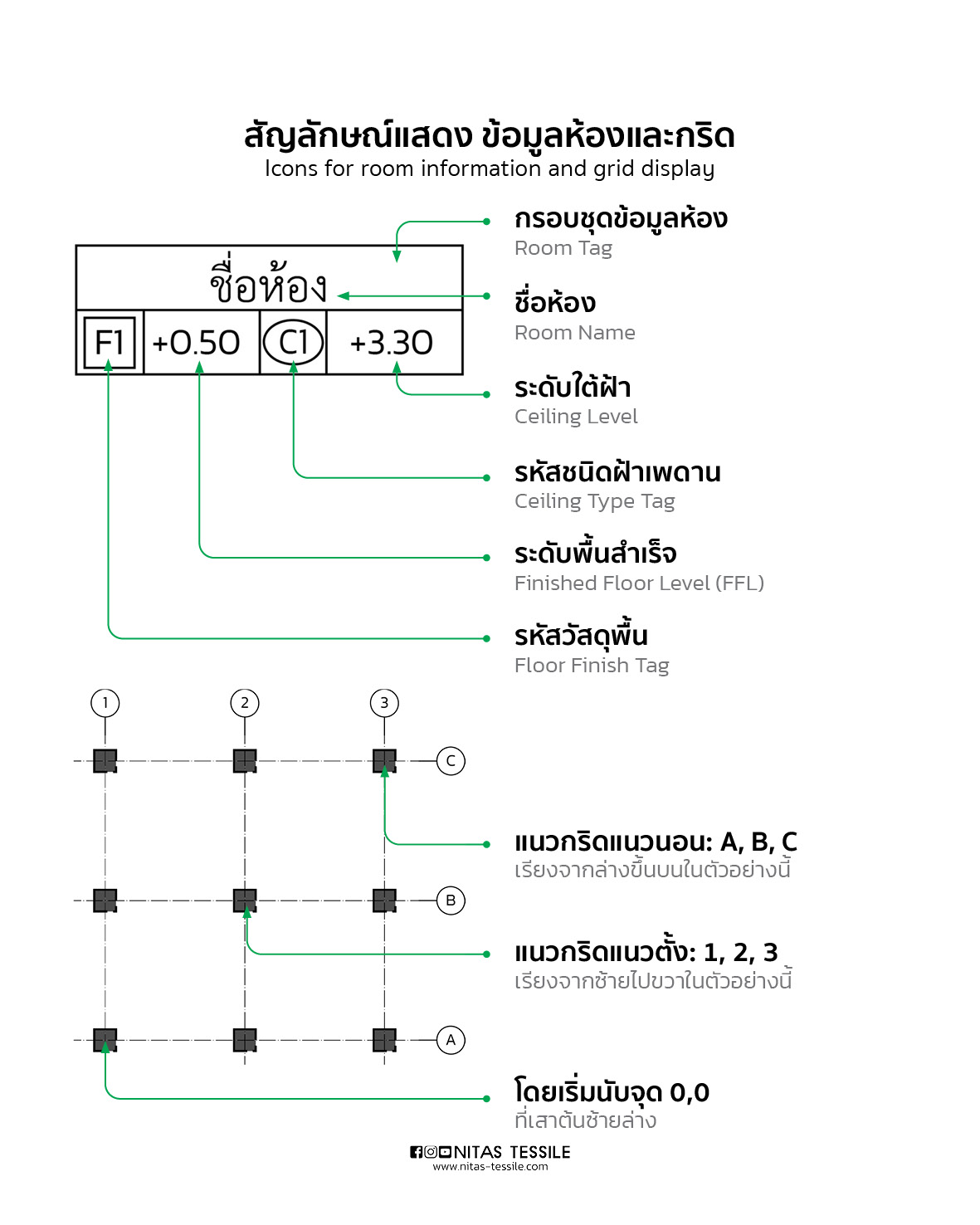

ชื่อห้องในแปลนช่วยให้เจ้าของบ้าน ผู้ออกแบบ และร้านม่านคุยถึงพื้นที่เดียวกันได้ชัดเจน เช่น ห้องนั่งเล่น ห้องนอนใหญ่ หรือห้องนอน 2 เวลาทำใบเสนอราคาจึงควรใช้ชื่อห้องตามแบบ พร้อมระบุชั้น รหัสประตู–หน้าต่าง และตำแหน่งเพิ่มเติมเมื่อจำเป็น เช่น “ห้องนอนใหญ่ ชั้น 2 — หน้าต่าง W2 ฝั่งระเบียง” เพื่อช่วยลดความสับสน โดยเฉพาะบ้านที่มีหลายห้องหรือมีหน้าต่างรหัสเดียวกันหลายตำแหน่ง เมื่อลูกค้าขอเปลี่ยนผ้า เปลี่ยนรูปแบบม่าน หรือตัดบางรายการออก ก็จะตรวจสอบได้ตรงจุด นอกจากนี้ กรอบชื่อห้องยังอาจระบุชนิดพื้น ระดับพื้น ชนิดฝ้า และความสูงหรือระดับฝ้าไว้ด้วย จึงเป็นอีกจุดที่ร้านม่านควรอ่านให้ครบก่อนนำข้อมูลไปใช้งาน
สำหรับโครงการขนาดใหญ่ที่มีหลายห้อง หรือค้นหาชื่อห้องในแปลนได้ยาก เราสามารถใช้ แนวกริดอาคาร ช่วยระบุตำแหน่งได้ โดยสังเกตเส้นกริดที่ผ่านแนวเสา แล้วตามเส้นไปดูตัวอักษรหรือตัวเลขที่ปลายเส้น ในภาพตัวอย่าง แนวกริดแนวนอนใช้ตัวอักษร A, B, C ส่วนแนวกริดแนวตั้งใช้ตัวเลข 1, 2, 3 ทำให้บอกได้ว่าพื้นที่ที่กำลังพูดถึงอยู่ระหว่างแนวใด เช่น “พื้นที่ชั้น 2 ระหว่างกริด A–B และ 1–2” หรือ “หน้าต่างใกล้เสาที่จุดตัดกริด B–2” วิธีนี้ช่วยให้เจ้าของบ้าน ผู้ออกแบบ และร้านม่านค้นหาตำแหน่งเดียวกันได้ง่ายขึ้น โดยควรระบุชื่ออาคารและชั้นประกอบด้วย และยึดชื่อกริดตามแบบของโครงการนั้น เพราะการใช้ตัวอักษร ตัวเลข และทิศทางการเรียงอาจแตกต่างจากตัวอย่าง
ดูระดับพื้น และฝ้า เพื่อประเมินความสูงม่านเบื้องต้น
หากลูกค้าต้องการม่านสูงจากฝ้าลงมาถึงพื้น ข้อมูลฝ้าจะช่วยให้ร้านม่านประเมินความสูงและงบประมาณเบื้องต้นได้ โดยในภาพตัวอย่าง วงรีที่มีรหัส C1 หรือ ฝ1 ใช้ระบุชนิดฝ้า ส่วนตัวเลขความสูงหรือระดับฝ้าจะแสดงแยกอยู่ข้าง ๆ ไม่ใช่ตัวเลข 1 ในรหัส C1 ทั้งนี้ ต้องตรวจสอบว่าตัวเลขดังกล่าวหมายถึง “ความสูงจากพื้นสำเร็จถึงฝ้า” หรือ “ระดับฝ้าที่อ้างอิงจากระดับศูนย์ของโครงการ” เพราะมีวิธีอ่านต่างกัน เช่น หากระดับพื้นเป็น +0.50 และระดับใต้ฝ้าเป็น +3.30 เมตร โดยอ้างอิงระดับศูนย์เดียวกัน ระยะจากพื้นถึงใต้ฝ้าจะเท่ากับ 2.80 เมตร หากไม่แน่ใจควรดูคำอธิบายแบบหรือรูปตัดประกอบ เมื่อได้ความสูงห้องแล้ว ยังต้องพิจารณาตำแหน่งติดตั้งราง รายละเอียดรางซ่อนในหลุมฝ้า และระยะชายม่านก่อนกำหนดขนาดผลิตจริง ความสูงห้องจึงเป็นข้อมูลตั้งต้นสำหรับประเมินราคา ไม่ใช่ความสูงผ้าม่านสำเร็จโดยอัตโนมัติ

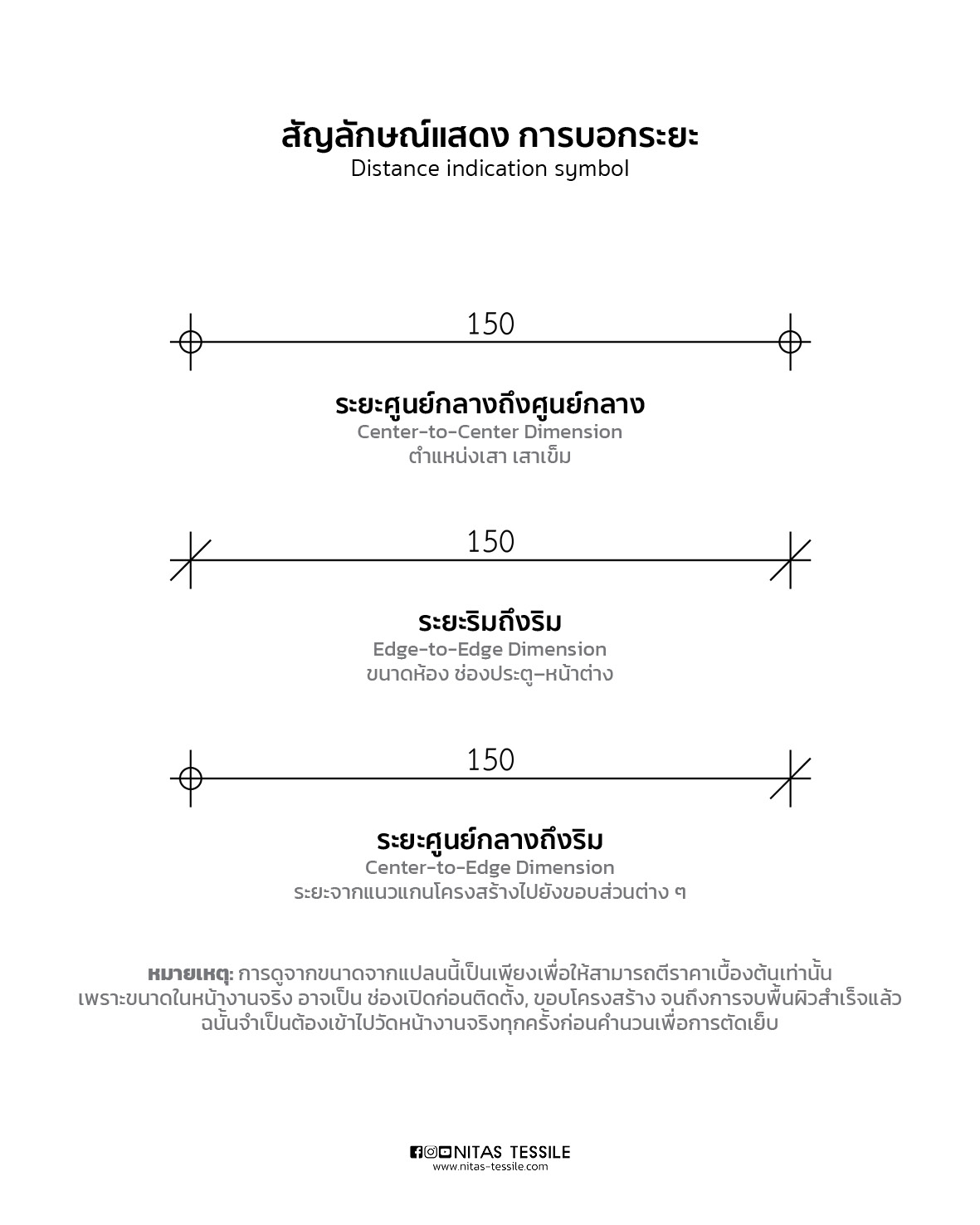

อ่านเส้นบอกระยะให้รู้ว่า วัดจากไหนถึงไหน

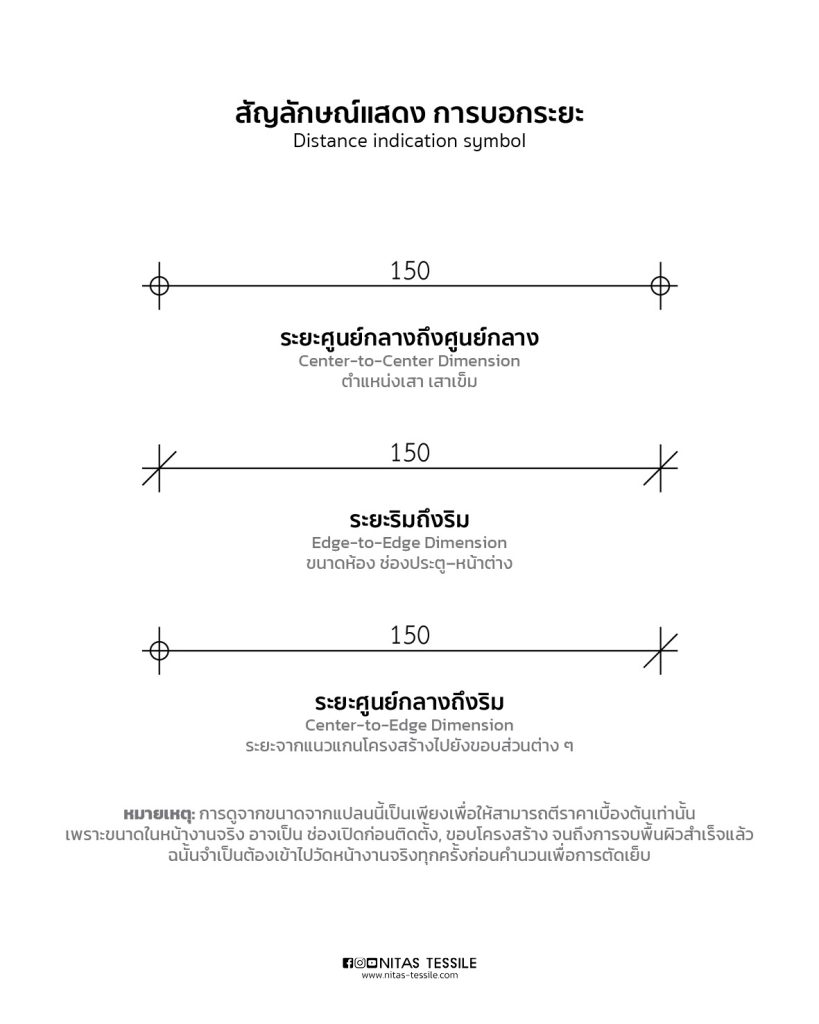

ตัวเลขในแปลนอาจเป็นระยะคนละประเภท ทั้ง ศูนย์กลางถึงศูนย์กลาง ซึ่งวัดระหว่างแนวศูนย์กลางขององค์ประกอบที่ระบุ ริมถึงริม ซึ่งวัดระหว่างขอบหรือผิวที่ระบุ และ ศูนย์กลางถึงริม ซึ่งวัดจากแนวศูนย์กลางด้านหนึ่งไปถึงขอบอีกด้านหนึ่ง ก่อนนำตัวเลขมาใช้จึงต้องตามเส้นช่วยบอกระยะไปดูว่าจุดเริ่มต้นและจุดสิ้นสุดอ้างอิงส่วนใดของอาคาร พร้อมตรวจสอบหน่วยที่แบบใช้ ไม่ควรตัดสินจากเครื่องหมายปลายเส้นเพียงอย่างเดียว สำหรับร้านม่าน ระยะระหว่างศูนย์กลางเสาหรือแนวผนังอาจไม่ใช่ความกว้างช่องหน้าต่าง และขนาดช่องหน้าต่างก็อาจไม่เท่ากับความยาวรางม่านที่ต้องติดตั้ง เพราะต้องเผื่อระยะด้านข้างและพื้นที่เก็บผ้าเมื่อเปิดม่าน จึงควรอ่านขนาดช่องเปิดจากแบบประตู–หน้าต่างร่วมกับแปลน แล้วพิจารณารูปแบบม่านและพื้นที่รอบช่องเปิด เพื่อประเมินความกว้างที่จะใช้เสนอราคาได้เหมาะสม
รู้วัสดุผนัง ช่วยเตรียมงานติดตั้งได้ถูกต้อง

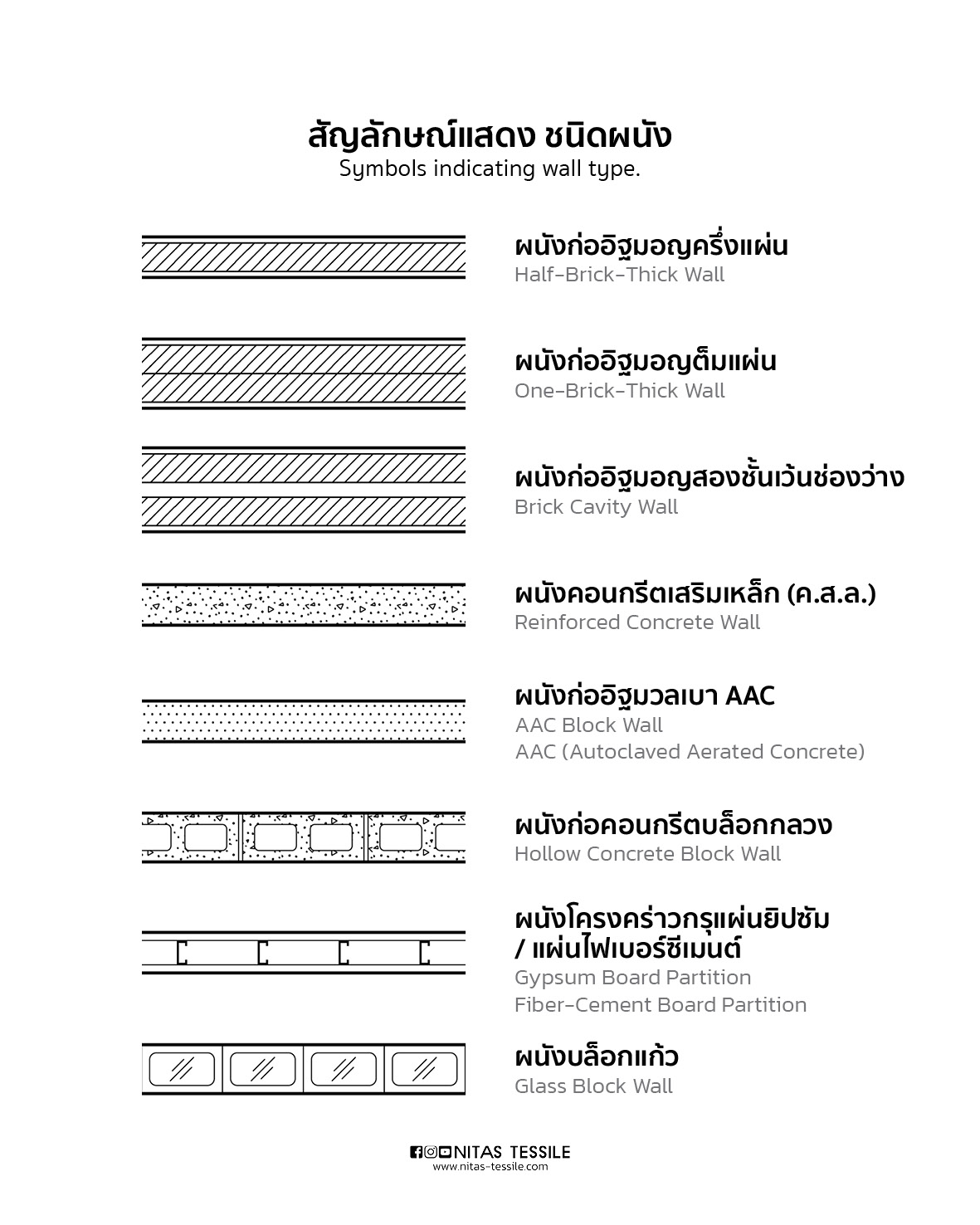

ลวดลายภายในแนวผนังเป็นข้อมูลที่ไม่ควรมองข้าม เพราะใช้แยกวัสดุหรือรูปแบบผนังตามคำอธิบายในแบบ เช่น ผนังก่ออิฐ ผนังคอนกรีตเสริมเหล็ก ผนังอิฐมวลเบา และผนังอิฐบล็อก การรู้วัสดุเบื้องต้นช่วยให้ร้านม่านเตรียมคำถามและวางแผนติดตั้งได้เหมาะสม ทั้งการเลือกอุปกรณ์ยึด การตรวจสอบส่วนเสริมรับน้ำหนัก และการประสานงานกับผู้รับเหมา หากพบผนังอิฐมวลเบา ควรตรวจสอบระบบยึดให้เหมาะกับวัสดุและน้ำหนักชุดม่าน โดยเฉพาะม่านขนาดใหญ่หรือม่านที่มีมอเตอร์ ส่วนงานยึดกับฝ้าก็ควรตรวจสอบจุดรองรับและรายละเอียดการเสริมรับน้ำหนักเช่นกัน ทั้งนี้ สัญลักษณ์วัสดุช่วยให้เตรียมงานได้ แต่ยังใช้ยืนยันความสามารถรับน้ำหนักของจุดติดตั้งไม่ได้ จึงต้องตรวจสอบรายละเอียดและสภาพหน้างานร่วมด้วย

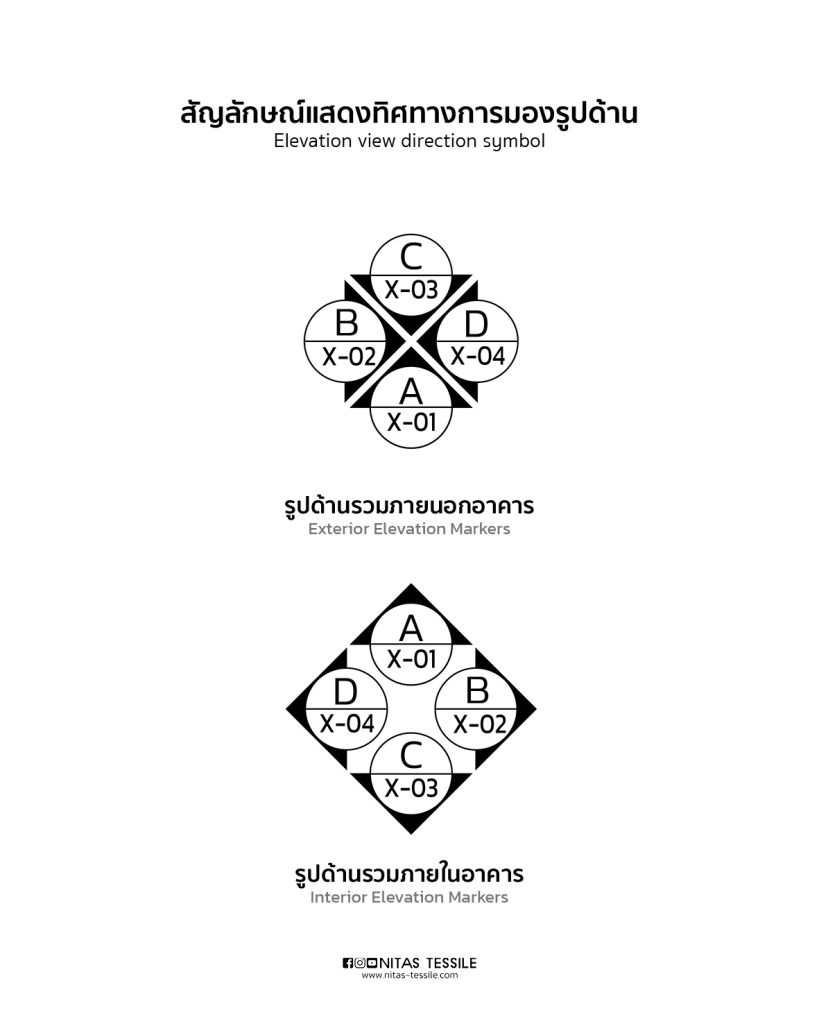

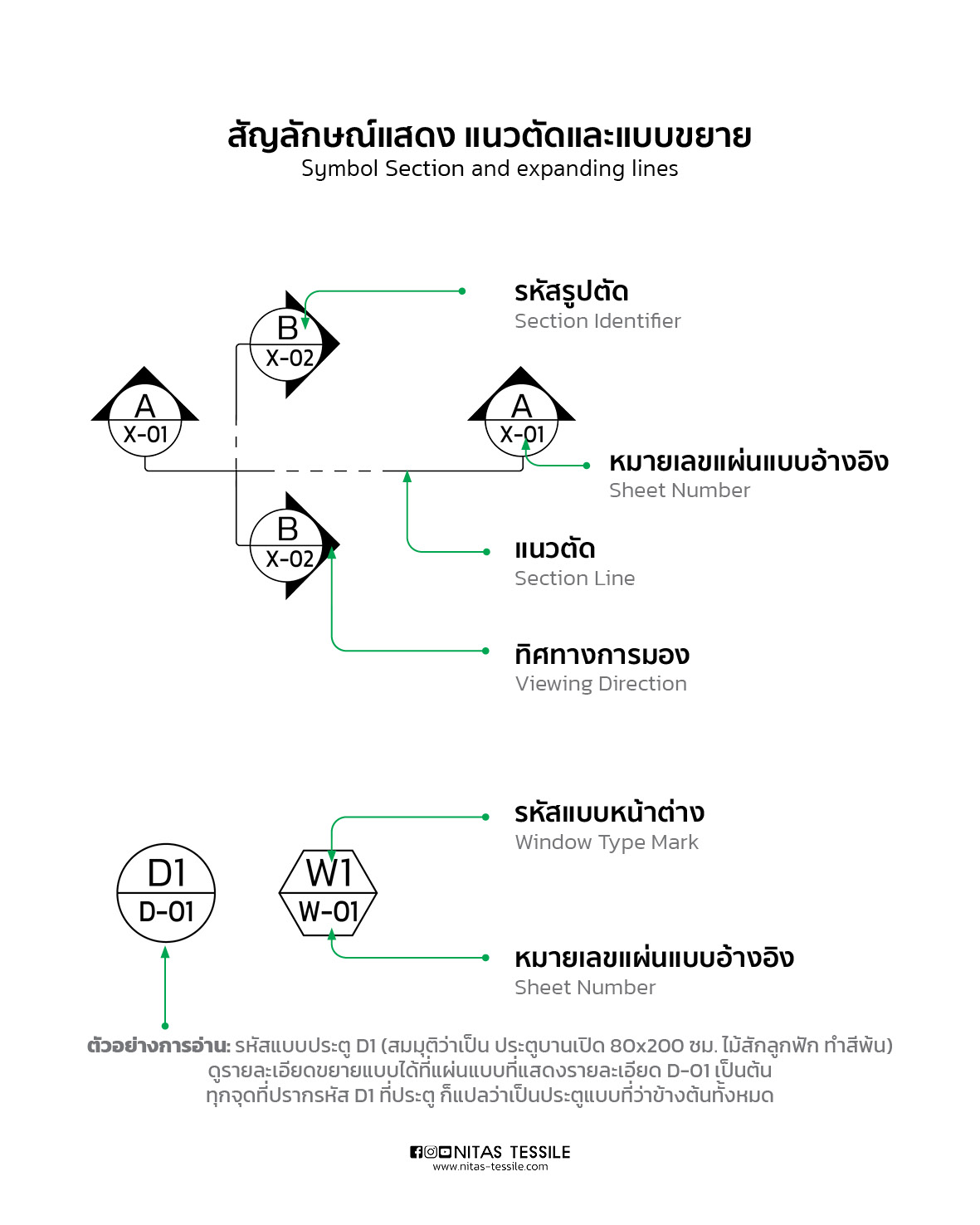

ตามรหัสรูปตัด รูปด้าน และแบบขยายให้เป็น

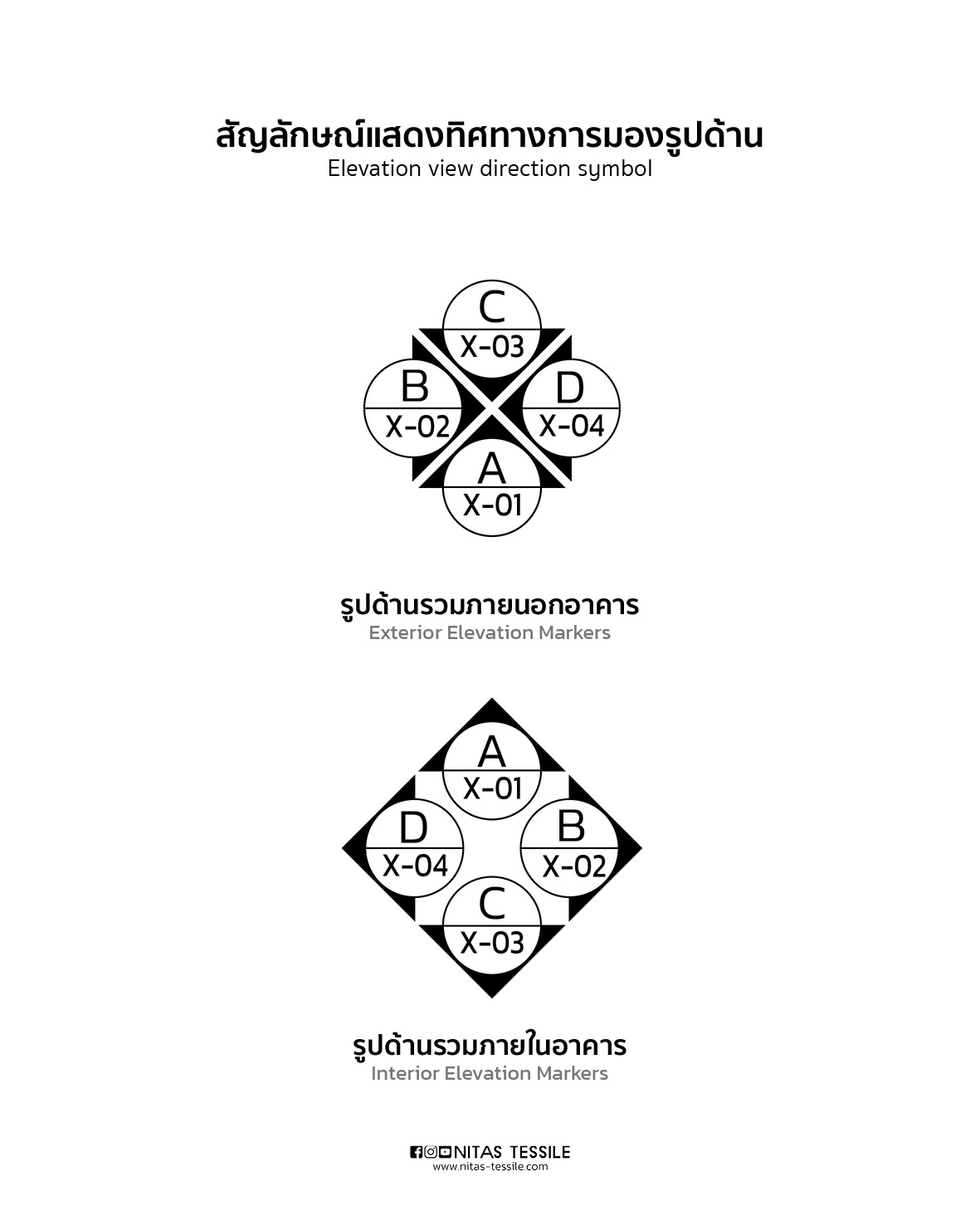

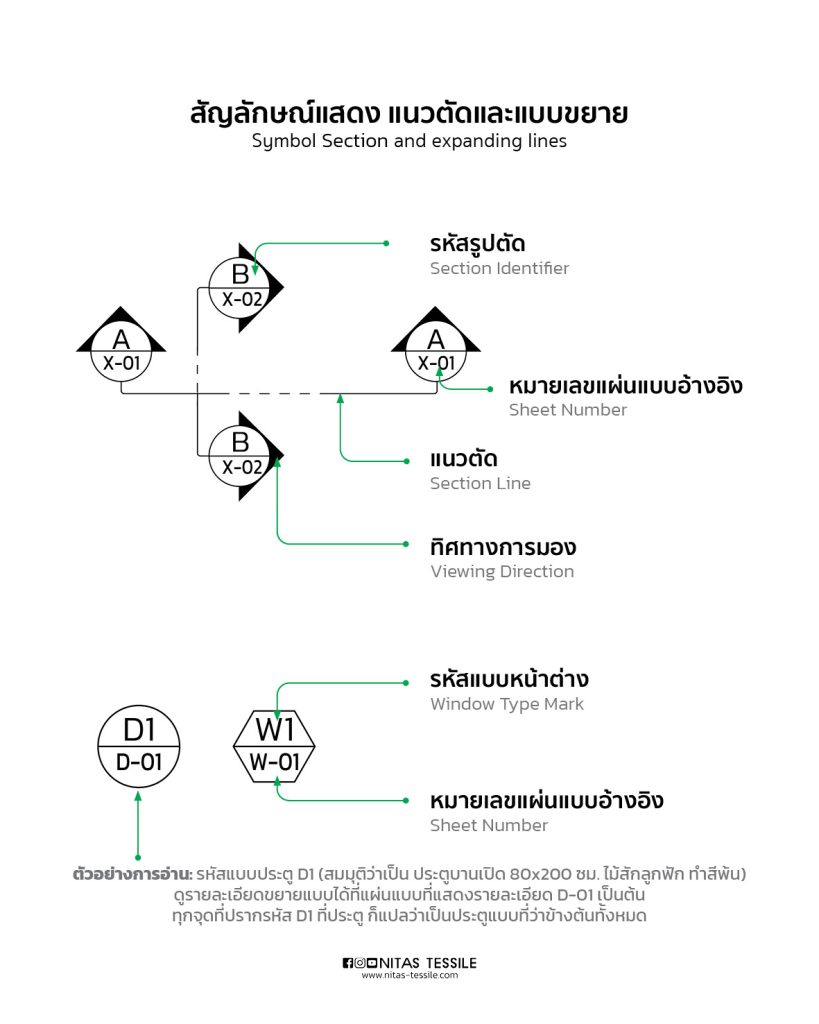

แปลนช่วยให้เห็นตำแหน่งห้องและช่องเปิดเมื่อมองจากด้านบน แต่ข้อมูลบางอย่าง เช่น ระดับหัวหน้าต่าง ฝ้าหลุม หรือรายละเอียดช่องซ่อนรางม่าน ต้องเปิดดูรูปตัด รูปด้าน หรือแบบขยายเพิ่มเติม โดยในตัวอย่างสัญลักษณ์ A / X-01 ตัว A ใช้ระบุรูปที่ต้องการดู ส่วน X-01 คือหมายเลขแผ่นแบบที่ใช้ค้นหารูปนั้น สำหรับรูปตัด ต้องดูทั้งแนวตัดและทิศทางลูกศรเพื่อให้เข้าใจว่าตัดผ่านส่วนใดและมองไปทางไหน ส่วนสัญลักษณ์รูปด้านจะช่วยอ้างอิงว่าต้องดูภาพด้านใดของอาคารหรือผนังภายในห้อง เมื่อเปิดดูรูปที่อ้างอิง ร้านม่านจะเห็นรายละเอียดที่ช่วยวางตำแหน่งม่านได้ชัดขึ้น ทั้งความสูงช่องเปิด คานหรือฝ้าที่ลดระดับเหนือหน้าต่าง และบริเวณติดตั้งราง ทำให้ประเมินราคาได้อย่างมีข้อมูล ระบุรายการได้ตรงกับลูกค้า และเตรียมงานติดตั้งได้รอบคอบขึ้น ทั้งนี้ ก่อนสั่งผลิต ควรใช้แบบฉบับล่าสุดร่วมกับการวัดหน้างานจริง เพื่อให้ขนาดม่านและตำแหน่งติดตั้งตรงกับสภาพบ้านที่ก่อสร้างเสร็จแล้ว
การอ่านแบบเป็นช่วยให้ร้านม่านประเมินราคา แยกรายการแต่ละห้อง และวางแผนติดตั้งได้แม่นยำขึ้น ตั้งแต่การดูรหัสประตู–หน้าต่าง ระดับพื้นและฝ้า จุดอ้างอิงระยะ ไปจนถึงวัสดุผนังและรายละเอียดในแบบขยาย โดยต้องตรวจสอบคำอธิบายสัญลักษณ์ของแบบแต่ละชุดให้เข้าใจตรงกัน และใช้แบบฉบับล่าสุดควบคู่กับการวัดหน้างานจริงก่อนสั่งผลิต เพื่อให้ขนาดม่าน อุปกรณ์ และตำแหน่งติดตั้งเหมาะกับพื้นที่ ลดความคลาดเคลื่อนและงานแก้ไขภายหลัง
